DTII型結構
發布日期：2024-09-12 來源： 瀏覽次數：4761
產品簡介：

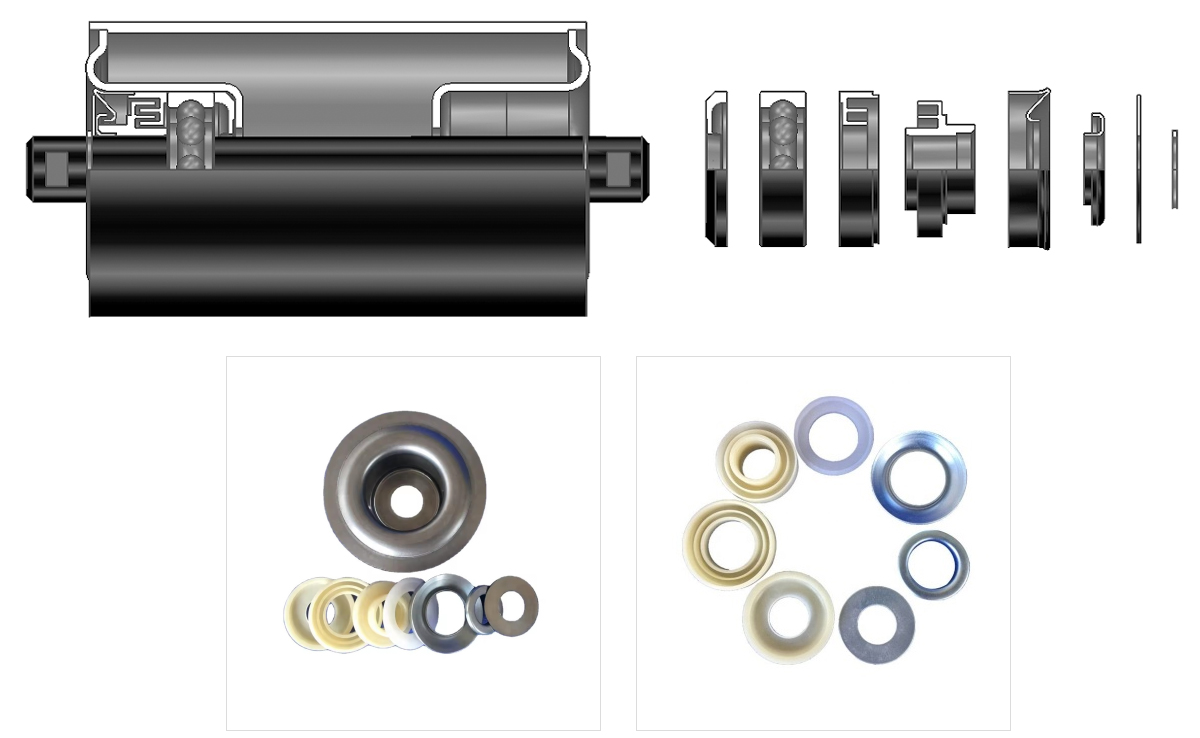

DTII型結構是一種非接觸式迷宮密封結構形式，單卡簧結構，主要部件由DTII型軸承座、擋板、外擋圈、內擋圈、密封盤、迷宮外密封圈、迷宮內密封圈、底密封構成。
產品特點：
◆ 軸承座冷沖壓成形，結構堅固，適用于散料輸送行業各種場景，內徑嚴格按ISO M7公差標準執行，材料采用上海寶鋼SPHC.
◆ 優異的防塵、防水設計,密封優良，免維護。
◆ 外端金屬密封結構，抗沖擊性能強
◆ 啟動及運行阻力小，節能高效。
◆ 端面及徑向跳動小，運行平穩，低噪聲。
◆ 正常使用情況下，使用壽命最低可達30000小時以上。
產品技術參數：

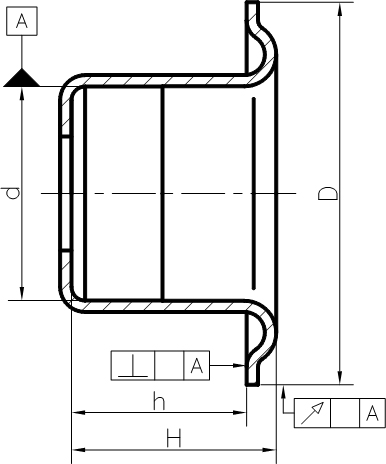

| 結構型式 | 軸承型號 | 總深度 | 端面深度 | 配套的托輥直徑 |
| H | h | |||
| DTⅡ | 6204 | 45 | 38.5 | 76、89、108、133 |
| DTⅡ | 6205 | 46 | 39.5 | 89、108、133 |
| 39 | 133、159 | |||
| DTⅡ | 6305 | 49 | 42 | 89、108、133 |
| 41 | 159 | |||
| DTⅡ | 6306 | 51 | 44 | 89、108、133、159 |
| 43 | 159、194 | |||
| DTⅡ | 6307 | 53 | 45 | 108、133、159、194、219 |
| DTⅡ | 6308 | 55 | 47 | 108、133、159、194、219 |
| DTⅡ | 6309 | 57 | 48 | 159、194、219 |
| DTⅡ | 6310 | 52.25 | 43.75 | 159、194、219 |
產品簡介：
DTII型結構是一種非接觸式迷宮密封結構形式，單卡簧結構，主要部件由DTII型軸承座、擋板、外擋圈、內擋圈、密封盤、迷宮外密封圈、迷宮內密封圈、底密封構成。
產品特點：
◆ 軸承座冷沖壓成形，結構堅固，適用于散料輸送行業各種場景，內徑嚴格按ISO M7公差標準執行，材料采用上海寶鋼SPHC.
◆ 優異的防塵、防水設計,密封優良，免維護。
◆ 外端金屬密封結構，抗沖擊性能強
◆ 啟動及運行阻力小，節能高效。
◆ 端面及徑向跳動小，運行平穩，低噪聲。
◆ 正常使用情況下，使用壽命最低可達30000小時以上。
產品技術參數：
| 結構型式 | 軸承型號 | 總深度 | 端面深度 | 配套的托輥直徑 |
| H | h | |||
| DTⅡ | 6204 | 45 | 38.5 | 76、89、108、133 |
| DTⅡ | 6205 | 46 | 39.5 | 89、108、133 |
| 39 | 133、159 | |||
| DTⅡ | 6305 | 49 | 42 | 89、108、133 |
| 41 | 159 | |||
| DTⅡ | 6306 | 51 | 44 | 89、108、133、159 |
| 43 | 159、194 | |||
| DTⅡ | 6307 | 53 | 45 | 108、133、159、194、219 |
| DTⅡ | 6308 | 55 | 47 | 108、133、159、194、219 |
| DTⅡ | 6309 | 57 | 48 | 159、194、219 |
| DTⅡ | 6310 | 52.25 | 43.75 | 159、194、219 |
